國產(chǎn)白色樹脂是一款經(jīng)典樹脂，具有加工速度快精度高等優(yōu)點。耐溫46度，精度0.2mm，用于固態(tài)激光的光固化成型。強度和韌性一般，有點脆，受力不能很大，可打磨拋光后上色或直接上色，價格便宜。

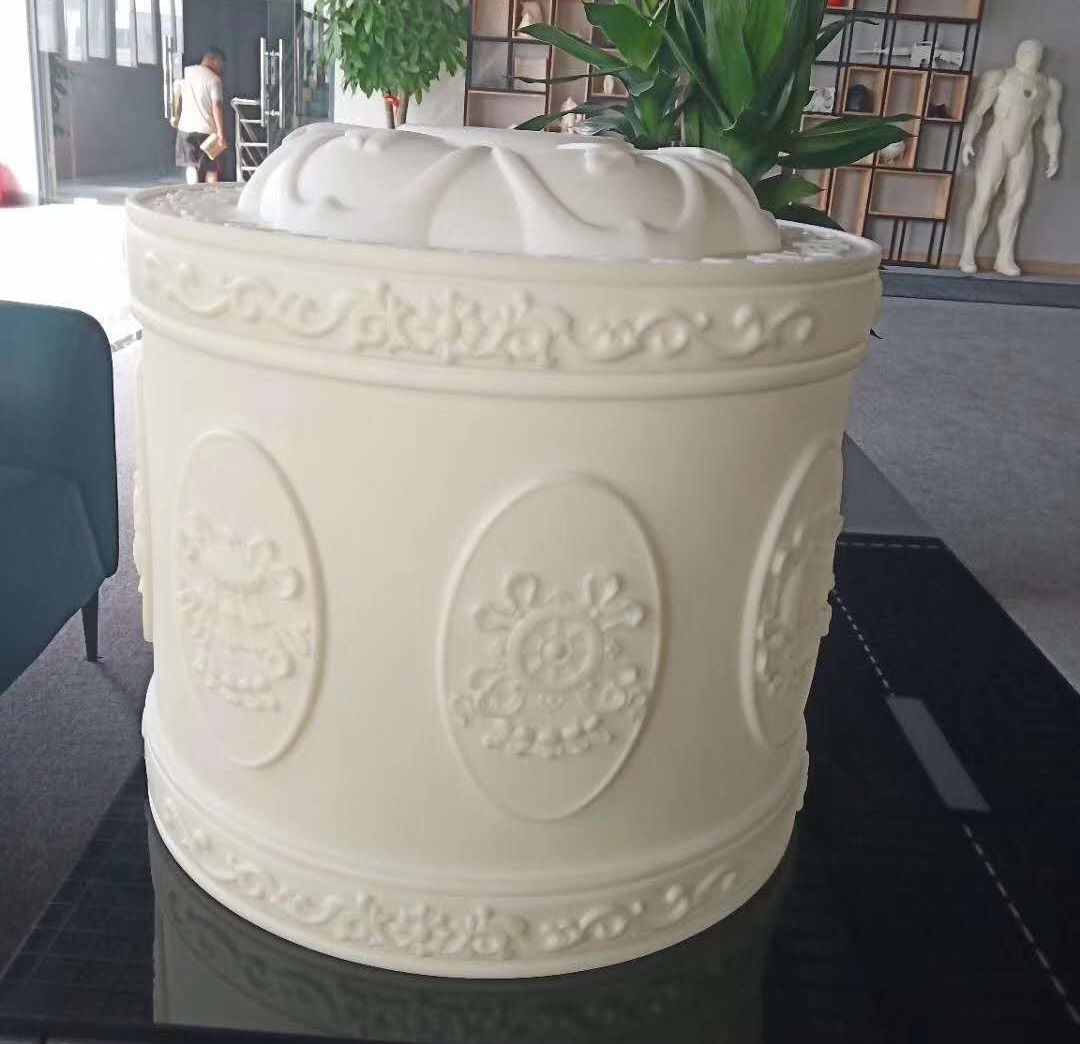

常用于各種外觀手板模型和結(jié)構(gòu)驗證模型，如果模型手板不怎么受力，只是看看外觀，結(jié)構(gòu)，這款樹脂是不錯選擇。

• 拉伸模量, MPa ASTM D 638 2,589 - 2,695
• 拉伸強度, MPa ASTM D 638 38 - 56
• 泊松比 ASTM D 638 0.4 - 0.44
• 缺口沖擊強度 ASTM D 256 35 - 55
• 玻璃化轉(zhuǎn)變溫度，℃ DMA，E”peak 40 - 57
• 熱膨脹系數(shù), /℃ TMA(T<Tg) 90 - 103*E-6
• 密度, g/cm3 1.12 - 1.18
• 介電常數(shù) 60 Hz ASTM D 150-98 4.2 - 5.0
• 介電常數(shù) 1 kHz ASTM D 150-98 3.3 - 4.2
• 介電常數(shù) 1 MHz ASTM D 150-98 3.2 - 4.0
• 絕緣強度 kV/mm ASTM D 1549-97a 12.8 - 16.1
• 熱變形溫度 ASTM D 648 @66PSI 39 - 52
• 斷裂延長率 ASTM D 638 12 - 20%
• 硬度, Shore D ASTM D 2240 76 - 88
• 彎曲模量, Mpa ASTM D 790 2,692 - 2,775
• 彎曲強度, Mpa ASTM D 790 69 - 74
